Tự ráp bộ sạc bình 12V

Tự ráp bộ sạc bình 12V

Hướng dẫn cách tự tạo thiết bị sạc bình ắc quy 12V, có tính năng ngừng sạc khi đã sạc đầy, chống chập mạch, chống quá áp, quá dòng.

TÍNH NĂNG
Nguồn vào: 110-220 VAC
Nguồn ra: 1.25-24 VDC điều chỉnh được tới 8A
Bảo vệ: ngắn mạch, quá tải, quá sạc
Tính năng sạc: dòng sạc và áp sạc cố định, có đèn báo sạc đầy, đèn báo đang sạc

CÂU HỎI THƯỜNG GẶP
Q – Tôi có thể để nó qua đêm
A –  Có ! chắc chắn rồi,  vì chúng ta sử dụng điện áp không đổi sẽ không có sự khác biệt quá lớn để làm cho pin bị quá sạc
Q – Tại sao bạn đang đặt điện áp lên 13.8v
A – Chỉ vì khi một pin 12v được sạc đầy điện áp là 13.8v

LINH KIỆN CẦN CÓ
1.    Mạch nguồn hạ áp AC-DC 24V/6A

2.    Mạch hạ áp DC-DC


4.    Tấm nhựa Acrylic


5.    Trụ đồng

6.    Ống cách điện co nhiệt


7.    Bộ đầu cắm đực cái XT60
8.    Bộ kẹp cá sấu đỏ, đen


CHUẬN BỊ LẮP RÁP
Lắp đặt trụ đồng như hình. Lưu ý không lắp chung mạch nguồn AC-DC với DC-DC chung trụ đồng với nhau



LẮP LÊN TẤM NHỰA
Bố trí các mạch điện như hình


Đánh dấu vị trị cần khoan lỗ

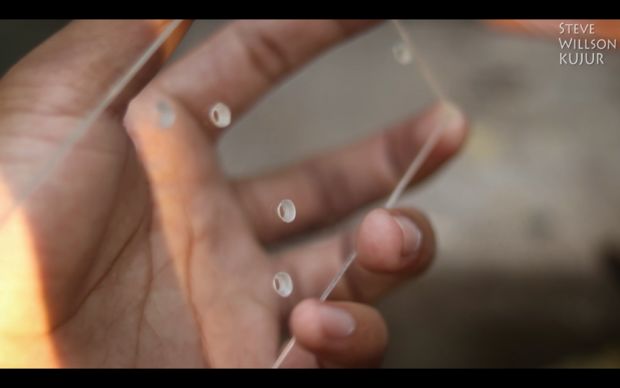

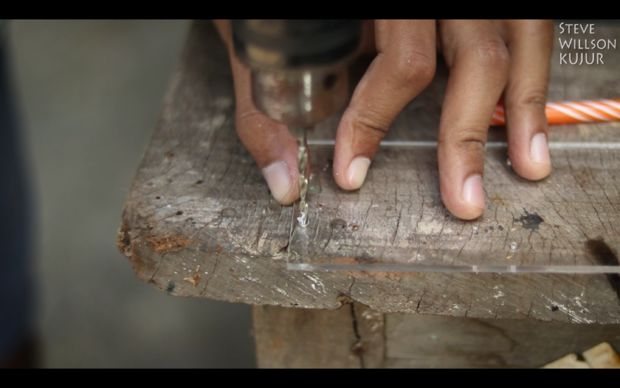

Sử dụng mũi 2mm để khoan các lỗ, và dùng mũi 3mm để nong lớn các lỗ ra như hình

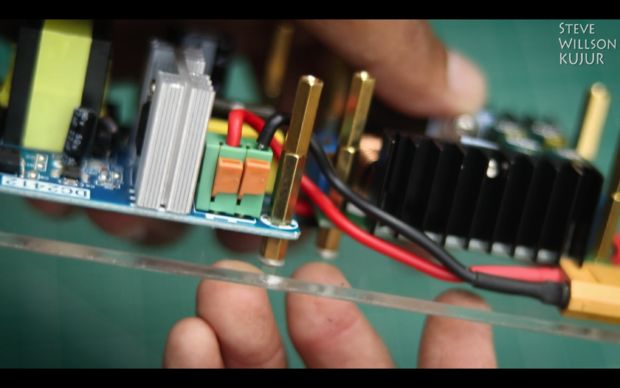

Bắt vít dính các module lên tấm mica Acrylic



ĐẤU DÂY ĐIỆN
Thực hiện đấu dây như hình


BỐ TRÍ LINH KIỆN LÊN TẤM ACRYLIC
Bây giờ hàn XT60 với đồng hồ đo dòng và áp như hình, sau đó sử dụng ống co nhiệt để đảm bảo cách điện. Sử dụng băng keo 2 mặt để giữ cố định XT60 lên tấm Acrylic
Tất cả dây điện đều cho chạy ở dưới bo mạch và đấu dây vào đồng hồ đo dòng và áp.
Lấy 2 dây cùng với dây ampe kế và kết nối nó với đầu ra của nguồn AC-DC giống như hình
Kết nối dây ampe kế và truyền tất cả các dây bên dưới bảng cho đến cuối cùng và kết nối nó với đầu chuyển đổi nguồn vô.

DÂY ĐẦU RA
Dây đầu ra được gắn với 2 kẹp cá sấu, đầu còn lại hàn với XT60


HIỆU CHỈNH
Để chỉnh dòng, bạn chập 2 đầu ngõ ra lại với nhau và bắt đầu chỉnh biến trở tinh chỉnh cho dòng. Sau đó thả 2 kẹp cá sấu để chỉnh điện áp với biến trở tinh chỉnh cho áp
Đặt điện áp lên 13.8v
Và thiết lập dòng điện 1 Amps hoặc hơn tùy thuộc loại bình điện
Tìm dòng tiêu thụ: Dung lượng pin /10 = dòng điện cần sạc
Thí dụ một bình điện 7A, công thức là 7 /10 = 0,7A và ở đây tôi đặt nó vào 1A. Bạn có thể đi cho cao hơn hiện tại ít nhưng không được quá nhiều

BẮT ĐẦU SẠC THỬ
Bạn có thể nhìn thấy ampe kế nó đang chỉ ở mức 1A chỉ vì chúng ta giới hạn hiện tại nó là cách an toàn nhất để sạc pin. Và khi pin sẽ được sạc đầy thiết bị sẽ tự động dừng việc sạc pin. Vì chúng ta đã giới hạn điện áp và không có sự khác biệt tiềm ẩn để sạc pin.
Đèn báo
Đèn đỏ – sạc
Ánh sáng Xanh – Sạc đầy
